Cours de Technologie Collège - Classe de 5ème, avec Olivier Cognet
Séquence 3
Construire une Maison Ecologique
3.1 – Analyse du Besoin
3.2 – Pourquoi construire une maison écologique ?
3.3 - Comment Construire une maison Ecologique
3.4 – Recherche de Solution Techniques
3.5 – Présentation de votre Solution
Monsieur et Madame JORAN souhaitent faire construire une maison écologique. Ils sollicitent votre aide afin d'élaborer leur projet.
3.1.2 Qu'est-ce qu'une maison écologique?
Une maison écologique est une maison qui est respectueuse de l’environnement, qui ne lui nuit pas.
Une maison écologique contribue au développement durable.
3.1.3 Qu' est-ce que le développement durable?
Le développement durable est « un développement qui répond aux besoins du présent sans compromettre la capacité des générations futures de répondre aux leurs » (définition de l'ONU en 1987).
Le développement durable doit tenir compte:
* des ressources limitées de la planète
* de la croissance démographique
* des risques pour l’environnement
3.2. POURQUOI CONSTRUIRE UNE MAISON ECOLOGIQUE ?
Construire une maison écologique permet d’avoir une habitation saine et économe en énergie et en eau.
3.2.1 Pourquoi est – il nécessaire de vivre dans une habitation saine ?
Nous passons environ 80% de notre temps dans des lieux fermés, en particulier dans les logements.
L'air que nous respirons à l'intérieur de nos maisons peut se révéler de moins bonne qualité que celui que nous respirons à l'extérieur.
La faute à quelques polluants spécifiques qui émanent des matériaux que nous employons pour la construction, la décoration ou l'ameublement de nos maisons.
Également responsables de cette pollution intérieure, certaines de nos activités : tabagisme, bricolage, ménage, etc.
Ces polluants peuvent affecter la santé des personnes.
3.2,2 Pourquoi est –il nécessaire de réduire la consommation d’énergie de la maison?
Actuellement, les ménages consomment 47% de l’énergie produite en France pour leurs besoins domestiques.
Nous avons besoin d’énergie dans nos logements pour nous chauffer, nous éclairer, cuisiner, nous laver, faire fonctionner les multiples appareils qui facilitent notre vie, améliorent notre bien-être ou occupent nos loisirs.
répartition de la consommation d'énergie des ménages
2012 - France
•Les consommations énergétiques(*) actuelles ne sont pas sans effet sur notre environnement: nous participons ainsi à l’augmentation des gaz à effet de serre dans l’atmosphère.
•Ces gaz (Dioxyde de Carbone CO2, méthane,…) contribuent à produire l'effet de serre mais en trop grande quantité entrainent un réchauffement global de la Terre et provoquent des changements climatiques.
*Ces consommations énergétiques peuvent également contribuer à l’épuisement des énergies non renouvelables.
3.2.3 Pourquoi est –il nécessaire de réduire la consommation d’eau de la maison?
Il est également nécessaire de réduire la consommation d’eau au sein de la maison car l’eau est une ressource limitée qui s’épuise.
3.2.3 Pourquoi est –il nécessaire de réduire la consommation d’eau de la maison?
L’évolution du climat déclenche notamment des périodes de manque d’eau et de vagues de chaleur,
avec un impact immédiat et sur les nappes phréatiques
3.2.3 Pourquoi est –il nécessaire de réduire la consommation d’eau de la maison?
Alertes Canicule ! >21°c la nuit, >31°c le jour !
Sécheresse en France Été 2022
Sécheresse Hivernale 2023 (jan-fev)
Record 32jours sans pluie (<1mm)
3.2.4 Zones de vigilance des ressources en eau
mai.2023
3.3 Comment Construire une Maison Ecologique
3.3.1 une Habitation Saine
3.3.2 Economiser l’Energie
3.3.3 Economiser l’Eau
Matériaux de Construction:
brique, béton, bois, verre
Air & Ventilation
Orientation de la maison
Chauffage
Isolation thermique (chaud & froid)
Equipements Electriques: cuisine,éclairage,extérieur
Douches & Toilettes
Lavages
Extérieur: Arrosages, Piscines,…
Nombreuses solutions possibles !
3.3.1 Une Habitation Saine : Matériau , Air & Ventilation
Matériaux de Construction: usuellement: brique, béton, bois, verre
Mais certains matériaux sont dangereux et/ou interdits maintenant
Amiante, Canalisation & Peinture en Plomb,
Isolation en Fibre de Verre, …
Air : Etanchéïté des fenêtres & portes
Ventilation Mécanique Controlée (vmc)
Ventilation Double Flux
Certificat d’analyse obligatoire pour vendre une maison en cas de risque avéré
3.3.2 Economiser l'Eau de la maison
Douches & Toilettes, Lavages, Lessives, Arrosages, Piscines,…
3.3.2 Economiser l'Eau de la maison
Douches & Toilettes, Lavages, Lessives, Extérieurs, Arrosages, Piscines, Voitures…
143 litres / Jour / Personne
3.3.2 Economiser l'Eau de la maison
Douches & Toilettes, Lavages, Lessives, Extérieurs, Arrosages, Piscines, Voitures…
Systèmes techniques d’économie d’eau:
Toilettes à 2 volumes – 3l ou 6l
Bac de rétention d’eau de pluie
Ré-utilisation des eaux grises

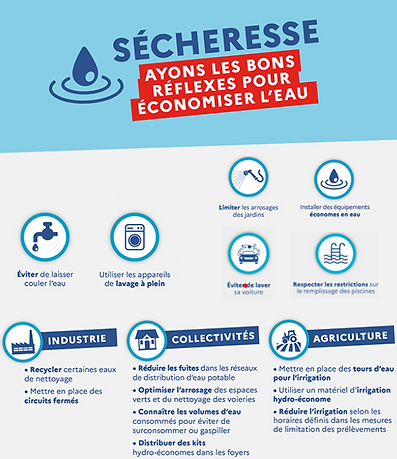

Usages économisant l’eau:
Douches Courtes – limiter les bains
Limiter lavages (voitures!)
Laver à plein.
Limiter arrosage & piscines
Surveiller installations (fuites!)
3.3.3 Economiser l'Energie de la maison
La consommation d’énergie est liée :
-à la construction et l’orientation de la maison
-aux systèmes de chauffage et d’isolation
-à l’usage que les habitants en font
Hiver:
Capturer la chaleur !
Eté :
Garder la fraicheur !
3.3.3 Economiser l'Energie de la maison
La consommation d’énergie est liée :
-à la construction et l’orientation de la maison
-aux systèmes de chauffage et d’isolation
-à l’usage que les habitants en font
Hiver:
Capturer la chaleur !
Eté :
Garder la fraicheur !
Pièces de vie eclairées au sud/ouest : Séjour cuisine ….
Pièces de nuit protégées: chambres, bureau, garage,…
3.3.3 Economiser l'Energie de la maison
La consommation d’énergie est liée :
-à la construction et l’orientation de la maison
-aux systèmes de chauffage et d’isolation
-à l’usage que les habitants en font
Systèmes Installés :
Chauffage :
Electrique
Gaz, Fioul (interdit depuis 2022)
Solaire
Pompes à chaleur
Isolation :
Brique isolée ou Béton/Ciments
Murs & toits isolants
Bois, Végétalisés
Double/triple vitrage, Brise-soleil
Portes/Ouvertures étanches
Equipements Electriques: éclairage, cuisine, lavage, four, extérieurs
3.3.3 Energie: les Equipements Electriques
Éclairage (led), cuisine, four, frigo, congélateur, lavage, moteurs extérieurs
Label Etiquette Energie: A B C D E F G
3.3.3 Energie: les Equipements Electriques
Éclairage (led), cuisine, four, frigo, congélateur, lavage, moteurs extérieurs...
Label Etiquette Energie: A B C D E F G
On a le choix !
3.3.3. Economiser l’Energie:
Diagnostique Performance Energétique de toute la maison (DPE).
Analyse détaillée des systèmes et de la construction de la maison
pour performance énergétique - Audit par des thermiciens
Diagnostique de Performance Energétique:
Le diagnostic de performance énergétique (DPE) renseigne sur la performance énergétique et climatique d’un logement ou d’un bâtiment (étiquettes A à G), en évaluant sa consommation d’énergie et son impact en terme d’émissions de gaz à effet de serre.
3.3.4. Economiser l’Energie: les USAGES
Diagnostique Performance Energétique de toute la maison (DPE).
Usages en sobriété énergétique (économie d’énergies)
Chauffage :
19°c, fermer portes & fenetres
Ouvrir volet au soleil, les fermer sinon
Moins chauffer la nuit ou pendant absences
Ne pas chauffer les pièces vides
Hors-gel pendant les vacances
limiter les chauffages extérieurs: terrasses, piscines, …
Isolation : Renovation Thermique
Mieux isoler les parties mal conçues
Equipements Electriques & Domotiques:
Eclairage, lavages, cuisine, moteurs extérieurs
Limiter l’usage, utiliser la nuit (période creuses)
3.3. Conclusion :
Comment Construire une maison Ecologique
une Habitation Saine
Economiser l’Energie
Economiser l’Eau
Choix de Construction
Choix des Equipements
Usages de tous les jours
Séquence 3.3. devoir à la maison :
Identifier les solutions de mon habitation :
1/
Sain : Matériaux de construction ?
Air VMC ?
Eau : Quelle consommation ?
Quels usages ?
Systèmes pour l’économiser ?
2/ Energie: Type de Chauffage ?
Type d’isolation ?
Quel DPE ?
Equipements Electriques : Quel Label ?
Des Systèmes Domotiques ?
3/ Quelles actions sont possibles pour mieux économiser ?
(nouveaux équipements et/ou nouveaux usages)
Inscrire les résultats sur un document :
Présentation de 3 diapositives : 1/ 2/ 3/
Présenter ses résultats à la classe
